398電子稱重全自動包裝線
一、398整套機組
包含六件:①GQ-398全自動立式包裝機 ②十頭電腦組合秤 ③支撐平臺
④Z型物料輸送機(帶振動裝置) ⑤ 成品輸送機
適用范圍
適合于要求計量精度高及易碎的散狀物體的包裝,如:膨化食品、薯片、鍋巴、果凍、糖果、開心果、花生、豆子、蘋果片、水餃、湯圓、藥材等。
二、整套機組技術參數:
1、包裝速度:約20-60包/分鐘,具體視包裝膜質量及物料而定。
2、包裝尺寸:制袋寬度60-200mm,長度50-300mm。 更換不同的膜寬需要更換成型器,長度有限可調.
3、制袋形式:包裝材料用卷膜,機器自動制袋為上封、下封加背面封口,易撕口或平口,有打印日期裝置。
4、整套功率:約3.8千瓦
5、所配空壓機為:不小于1立方(需方自購),如充氮?dú)庑璺阶再?gòu)氮?dú)鈾C(jī),包裝機出產時已配好氣源.
6、整體配套高度:約3.5米。
三、各機臺介紹:
1、GQ-398立式全自動包裝機
1)性能特點
*進口PLC全電腦控制系統,人機界面,觸摸屏操作簡便、直觀;
*伺服運膜系統,定位準確,整機性能卓越,包裝美觀;
*完善的自動報警保護功能,將損耗減到最低;
*本機與計量裝置配套即可自動完成計量、送料、充填制袋、日期打印的全部包裝過程;
*制袋形式:本包裝機可以根據客戶的需要制成枕形袋、立式折角袋,打掛孔袋。
2) 技術參數
項 目 | 內 容 |
包裝速度 | 5-80 bag/min |
制袋尺寸 | (L)50-300mm (W)60-200mm |
制袋形式 | 枕式袋、立式折角袋、打孔裝置 |
計量范圍 | 150-1500ml |
薄膜厚度 | 0.04-0.08mm |
耗氣量 | 200L/min 0.7×105Pa |
總功率/電壓 | 2.2KW/220V 50-60Hz |
外型尺寸 | 1400×970×1600mm |
總機重量 | 300kg |
3)電器配置
名稱 | 品牌/產地 |
觸摸屏 | 威綸 臺灣 |
可編程序控制器 | 三菱 日本 |
伺服電機及驅動器 | 西門子 德國 |
變頻器 | 匯川 深圳 |
縱封氣缸 | SMC 日本 |
橫封氣缸 | SMC 日本 |
切刀氣缸 | SMC 日本 |
電磁閥 | 金氣 臺灣 |
走紙光電眼 | 百德利 臺灣 |
固態繼電器 | 陽明 臺灣 |
中間繼電器 | OMRON 日本 |
溫控表 | 亞泰 上海 |
落料對射電眼 | PS-DSION 韓國 |
打碼機 | 天一 廈門 |
開關電源 | 銘緯 臺灣 |
2、十頭電腦組合秤
1)適用范圍
* 適用產品:糖果、瓜子、薯片、開心果、花生、果凍、冷凍湯圓、餅干、巧克力、堅果、寵物食品、膨化食品、小五金件、塑料件等各種顆粒狀、片狀、條狀、不規則形狀的物料定量稱量。
2)功能特點:
* 高精度高速度的完美結合,通過電腦計算從豐富的重量組合中瞬時選出最佳組合。
* 高精度數字式稱重傳感器使準確計量瞬間得以實現。
* 中/英文等多種語言液晶顯示屏操作系統。
* IP65等級防水防塵式設計。所有部件采用不銹鋼,干凈衛生。全密封設計防止了物料的堆積且清掃方便。
* 能根據被計量物的特性,細微調整料斗門的開閉速度,防止破碎及卡料。
* 強大的數據自動統計功能,記錄每一批生產的總包數、合格率及單袋誤差等指標。
* 兼容性強,直接安裝在包裝機上方,結構更為緊湊。
* 為您節省大量原材料與勞動力成本,投資回報快。
* 凈重:300Kg ;毛重:370Kg
* 電壓:220V ;功率:1500W;頻率:50/60HZ;額定電流:9A
3) 技術參數
型 號 | 十頭電腦組合秤 |
單次稱重范圍 | 10-1000克 |
最大稱重質量 | 3000克 |
單袋平均誤差 | 0.2-0.5克 |
稱量精度范圍 | 0.1-1.5克 |
最大稱重速度 | 70包/分鐘 |
料 斗 容 量 | 1300ml |
料 斗 形 式 | 雙排無記憶斗 |
驅動方式 | 步進電機 |
產品預設數 | 99種 |
機體尺寸 | 1150(L)X950(W)X1129(H) |

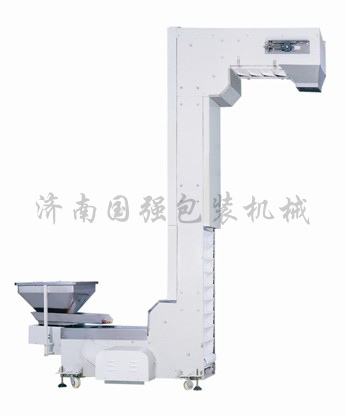

3、Z型物料輸送機(帶振動裝置)
1)簡介
該提升機適用于糧食、食品、飼料和化工等部門的顆粒料的垂直升運。提升機通過鏈條的傳動帶動料斗提升,用于垂直輸送顆粒及小塊狀的物料,具有提升量大,提升度高等優點。
2)技術參數
提升高度 :可由客戶確定 | 總功 率 :500w |
提升速度 :0-17m/分 | 提升量:5.5 立方米/小時 |
規 格 :可按客戶要求制作材質,碳鋼噴塑或不銹鋼,與物料接觸部分為食品級塑料 |
3)振動送料機:以振動方式將物料從料庫中輸送至物料輸送機。
裝配無級調節器調整輸送量。
最大輸送能力:2㎡/小時;料庫用于存貯待包裝的物料,容積:0.5m3。

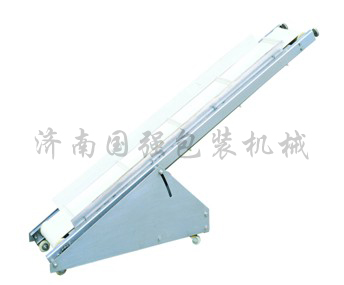

4、成品輸送機
功能:將自動包裝好的成品袋輸送至包裝后檢測設備或打包平臺 | 外型尺寸 :2110×340×500mm |
電壓: 220V/45W | 輸送速度 :30米/分 |

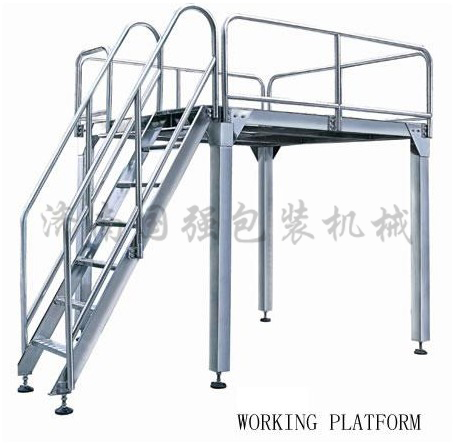

5、支撐平臺:用來支撐電子秤。
GQ-398機隨機配件及隨機工具
隨機配件 名稱 | 規格 | 數量 |
橫封發熱片 | 500W/55V AC | 2片/2pcs |
縱封發熱管 | 2條/2pcs | |
運膜同步帶 | T10-560-18 | 1條/2pcs |
高溫膠帶 | / | 1條/1pcs |
打印字粒 | 與打碼機配套 | 1盒/2box |
打碼機發熱管 | 與打碼機配套 | 1條/1pcs |
打印色帶 | 與打碼機配套 | 1卷/1pcs |
T型切刀 | / | 1把/1pcs |
隨機工具 名稱 | 規格 | 數量 |
內六角扳手 | 4-14mm | 1套 |
開口呆扳手 | 12-14 | 1套 |
銅刷 | / | 1把 |
活動扳手 | / | 1把 |
一字螺絲刀 | / | 1把 |
