720電子稱重全自動包裝線
一、720整套機組
包含六件:①GQ-720全自動立式包裝機 ②十四頭電腦組合秤 ③支撐平臺
④Z型物料輸送機(帶振動裝置) ⑤ 成品輸送機
適用范圍
適合于要求計量精度高及易碎的散狀物體的包裝,如:膨化食品、薯片、鍋巴、果凍、糖果、開心果、花生、豆子、蘋果片、水餃、湯圓、藥材等。
二、整套機組技術參數:
1、包裝速度:約10-45包/分鐘,具體視包裝膜質量及物料而定。
2、包裝尺寸:制袋寬度150-350mm長度100-400mm。 更換不同的膜寬需要更換成型器,長度有限可調.
3、制袋形式:包裝材料用卷膜,機器自動制袋為上封、下封加背面封口,易撕口或平口,有打印日期裝置。
4、整套功率:約5.5千瓦
5、所配空壓機為:不小于1立方(需方自購),如充氮氣需方自購氮氣機,包裝機出產時已配好氣源.
6、整體配套高度:約4.3米。
三、各機臺介紹:

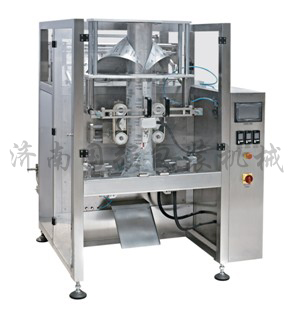

1、GQ-720立式全自動包裝機
1、性能特點
*進口PLC全電腦控制系統,全中文/英文觸摸屏操作系統,清楚顯示各工作狀態及操作指示。
*采用高精度伺服運膜系統,運膜平穩,配合光電自動定位跟蹤系統,定位精度高。
*智能型數字式溫控系統,溫差控制穩定,配齒形封口器,確保封口牢固。
*含自動故障報警顯示功能,如溫度偏低、無包裝膜、無色帶、無物料、伺服故障、無色標信號,玻璃防護門打開時即自動報警或停機功能。
*本機與計量裝置配套即可自動完成計量、送料、充填制袋、日期打印、成品輸出的全部包裝過程。
2、技術參數
項 目 | 內 容 |
包裝速度 | 10-50 bag/min |
制袋尺寸 | (L)100-400mm (W)150-350mm |
計量范圍 | 150-5000ml |
最大包裝膜寬 | 720mm |
薄膜厚度 | 0.06-0.10mm |
耗氣量 | 550L/min 0.6×105Pa |
包裝材料 | 可熱封的復合膜(OPP/CPP、OPP/CE、MST/PE、PET/PE) |
總功率/電壓 | 6KW/220V 50-60Hz |
外型尺寸 | 1530×1200×1700mm |
總機重量 | 780kg |
機器配置表:
Number | 新 Name | Brand | Country |
1 | Touch sensitive screen 觸摸屏 | 威綸WEINVIEW | 臺灣 |
2 | PLC | 三菱MUTISUBISH | 日本 |
3 | Servo motor 伺服電機 | Simons | Germany |
4 | Horizontal cylinder橫封氣缸 | SMC | JAP |
5 | Vertical cylinder豎封氣缸 | SMC | JAP |
6 | Cutting cylinder切刀氣缸 | SMC | JAP |
7 | Two units system二連體 | SNS | JAP |
8 | Solid state relay 固態繼電器 | 歐姆龍OMRON/陽明FOTEK | JAPAN/ TAIWAN |
9 | Intermediate state relay中間繼電器 | OMRON | JAPAN |
10 | Photoelectric eye 電眼 | AUTONICS/BAIDELI | KOREA/TAIWAN |
11 | Power 電源 | MW | TAIWAN |
12 | Transducer 變頻器 | 匯川 | CHIAN SHENZHEN |
13 | winding motor 拉膜電機 | TAIBANG | TAIWAN |
14 | Control temperature溫控表 | 亞泰 | CHINA SHANGHAI |
15 | Access switch接近開關 | 陽明FOTEK | TAIWAN |
16 | 打碼機Printer code | 天一 | CHIAN XIAMEN廈門 |
17 | 電磁閥Two units system | Mindman金氣 | TAIWAN |

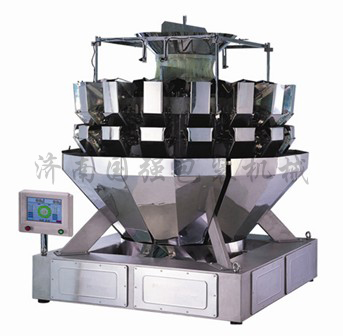

2、十四頭電子組合秤
(一)、主要性能和結構特點
* 高精度高速度的完美結合,通過電腦計算從豐富的重量組合中瞬時選出最佳組合。
* 高精度數字式稱重傳感器使準確計量瞬間得以實現。
* IP65等級防水防塵式設計。所有部件采用不銹鋼,干凈衛生。全密封設計防止了物料的堆積且清掃方便。
* 能根據被計量物的特性,細微調整料斗門的開閉速度,防止破碎及卡料。
* 強大的數據自動統計功能,記錄每一批生產的總包數、合格率及單袋誤差等指標。
* 選構裝置:花紋秤斗、集料斗、打印裝置、超差選別裝置。
* 中/英文等多種語言液晶顯示屏操作系統。兼容性強,直接安裝在包裝機上方,結構更為緊湊。
* 為您節省大量原材料與勞動力成本,投資回報快。
* 凈重:420Kg,毛重:495Kg; 電壓:220V;功率:2000W;頻率:50/60HZ;額定電流:10A
(二)、技術參數
型號 | 14頭電子稱 |
單次稱重范圍 | 10-2000克 |
最大稱重質量 | 5000克 |
單袋平均誤差 | 0.2-0.4克 |
稱量精度范圍 | 1-6克 |
最大稱重速度 | 130包/分鐘 |
料斗容量 | 1300ml |
料斗形式 | 雙排無記憶斗 |
驅動方式 | 步進電機 |
機體尺寸 | 1250(L)X1020(W)X1348(H) |
操作界面 | 5.7英寸彩色液晶顯示器 |

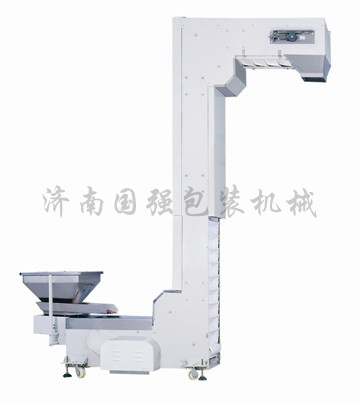

3、Z型物料輸送機(帶振動裝置)
1)簡介
該提升機適用于糧食、食品、飼料和化工等部門的顆粒料的垂直升運。提升機通過鏈條的傳動帶動料斗提升,用于垂直輸送顆粒及小塊狀的物料,具有提升量大,提升度高等優點。
2)技術參數
提升高度 :可由客戶確定 | 總功 率 :500w |
提升速度 :0-17m/分 | 提升量:5.5 立方米/小時 |
規 格 :可按客戶要求制作材質,碳鋼噴塑或不銹鋼,與物料接觸部分為食品級塑料 |
3)振動送料機:以振動方式將物料從料庫中輸送至物料輸送機。
裝配無級調節器調整輸送量。
最大輸送能力:2㎡/小時;料庫用于存貯待包裝的物料,容積:0.5m3。
4、成品輸送機
該機可將自動包裝好的成品袋輸送至包裝后檢測設備或打包平臺
輸送速度 | 30米/分 |
外型尺寸 | 2110×400×800mm |
電 壓 | 220V/0.18KW |

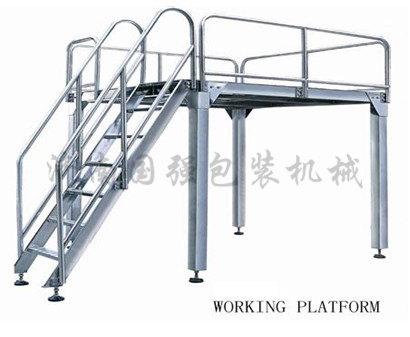

5、工作平臺
GQ-720機隨機配件及隨機工具
隨機配件 名稱 | 規格 | 數量 |
橫封發熱片 | 500W/55V AC | 2片/2pcs |
縱封發熱管 | 2條/2pcs | |
運膜同步帶 | T10-560-18 | 1條/2pcs |
高溫膠帶 | / | 1條/1pcs |
打印字粒 | 與打碼機配套 | 1盒/2box |
打碼機發熱管 | 與打碼機配套 | 1條/1pcs |
打印色帶 | 與打碼機配套 | 1卷/1pcs |
T型切刀 | / | 1把/1pcs |
隨機工具 名稱 | 規格 | 數量 |
內六角扳手 | 4-14mm | 1套 |
開口呆扳手 | 12-14 | 1套 |
銅刷 | / | 1把 |
活動扳手 | / | 1把 |
一字螺絲刀 | / | 1把 |
