520自立袋（燙邊）包裝線
一、520整套機組
包含六件：①GQ-520全自動立式包裝機 ②十頭電腦組合秤 ③支撐平臺
④Z型物料輸送機(帶振動裝置) ⑤ 成品輸送機
適用范圍
適合于要求計量精度高及易碎的散狀物體的包裝，如：膨化食品、薯片、鍋巴、果凍、糖果、開心果、花生、豆子、
蘋果片、水餃、湯圓、藥材等。
二、整套機組技術參數：
1、包裝速度：約20-60包/分鐘，具體視包裝膜質量及物料而定。
2、包裝尺寸：更換不同的膜寬需要更換成型器,長度有限可調.
3、制袋形式：包裝材料用卷膜，機器自動制袋為上封、下封加背面封口，易撕口或平口，有打印日期裝置。
4、整套功率：約4.5千瓦
5、所配空壓機為：不小于1立方(需方自購),如充氮?dú)庑璺阶再彽獨鈾C(jī),包裝機出產時已配好氣源.
6、整體配套高度：約4.1米。
三、各機臺介紹：

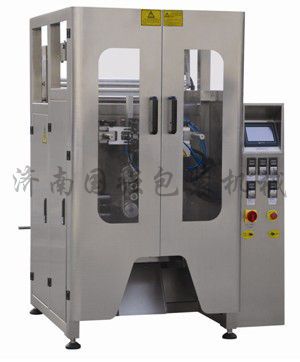

1、520T全自動燙邊包裝機
*進口PLC全電腦控制系統，全中文/英文觸摸屏操作系統，清楚顯示各工作狀態及操作指示。
*采用高精度伺服運膜系統，運膜平穩，配合光電自動定位跟蹤系統，定位精度高。
*智能型數字式溫控系統，溫差控制穩定，配齒形封口器，確保封口牢固。
*含自動故障報警顯示功能，如溫度偏低、無包裝膜、無色帶、無物料、伺服故障、無色標信號，玻璃防護門打開時即自動報警或停機功能。
*本機與計量裝置配套即可自動完成計量、送料、充填制袋、日期打印、成品輸出的全部包裝過程；
1、技術參數
| 型號 | GQ-520T |
| 制袋速度 | Max 45bags/min |
| 袋型尺寸 | 前寬100-180 mm |
| 側寬50-90mm | |
| 側封寬度5-10mm | |
| 長度100-350mm | |
| 包型 | 自立袋 |
| 空氣損耗 | 0.8 Mpa 0.6m/m |
| 膜寬 | Max520mm |
機器配置如下：
| Number | Name | Brand | Country |
| 1 | Touch sensitive screen 觸摸屏 | 威綸WEINVIEW | 臺灣 |
| 2 | PLC 可編程序控制器 | 三菱MUTISUBISH | 日本 |
| 3 | Servo motor 伺服電機 | Simons | Germany |
| 4 | Horizontal cylinder橫封氣缸 | SMC | JAP |
| 5 | Vertical cylinder豎封氣缸 | SMC | JAP |
| 6 | Cutting cylinder切刀氣缸 | SMC | JAP |
| 7 | Two units system二連體 | SNS | JAP |
| 8 | Solid state relay 固態繼電器 | 陽明FOTEK | TAIWAN |
| 9 | Intermediate state relay中間繼電器 | OMRON | JAPAN |
| 10 | Photoelectric eye 電眼 | AUTONICS/BAIDELI | KOREA/TAIWAN |
| 11 | Power 電源 | MW | TAIWAN |
| 12 | Transducer 變頻器 | 匯川Inovance | CHIAN SHENZHEN |
| 13 | winding motor 拉膜電機 | TAIBANG | TAIWAN |
| 14 | Control temperature溫控表 | 亞泰YATAI | CHINA SHANGHAI |
| 15 | Access switch接近開關 | 陽明FOTEK | TAIWAN |
| 16 | 打碼機Printer code | 天一TIANYI | CHIAN XIAMEN廈門 |
| 17 | 電磁閥Electromagnetic valve | Mindman金氣 | TAIWAN |
2、十頭電腦組合秤
1）適用范圍
* 適用產品：糖果、瓜子、薯片、開心果、花生、果凍、冷凍湯圓、餅干、巧克力、堅果、寵物食品、膨化食品、小五金件、
塑料件等各種顆粒狀、片狀、條狀、不規則形狀的物料定量稱量。
2）功能特點：
* 高精度高速度的完美結合，通過電腦計算從豐富的重量組合中瞬時選出最佳組合。
* 高精度數字式稱重傳感器使準確計量瞬間得以實現。
* 中/英文等多種語言液晶顯示屏操作系統。
* IP65等級防水防塵式設計。所有部件采用不銹鋼，干凈衛生。全密封設計防止了物料的堆積且清掃方便。
* 能根據被計量物的特性，細微調整料斗門的開閉速度，防止破碎及卡料。
* 強大的數據自動統計功能，記錄每一批生產的總包數、合格率及單袋誤差等指標。
* 兼容性強，直接安裝在包裝機上方，結構更為緊湊。
* 為您節省大量原材料與勞動力成本，投資回報快。
* 凈重：300Kg ；毛重：370Kg
* 電壓：220V ；功率：1500W；頻率：50/60HZ；額定電流：9A
3） 技術參數
| 型 號 | 十頭電腦組合秤 |
單次稱重范圍 | 10-1000克 |
最大稱重質量 | 3000克 |
單袋平均誤差 | 0.2-0.5克 |
稱量精度范圍 | 0.1-1.5克 |
最大稱重速度 | 70包/分鐘 |
料 斗 容 量 | 1300ml |
料 斗 形 式 | 雙排無記憶斗 |
驅動方式 | 步進電機 |
產品預設數 | 99種 |
機體尺寸 | 1150(L)X950(W)X1129(H) |

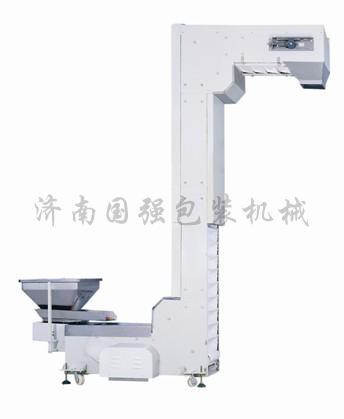

3、Z型物料輸送機（帶振動裝置）
1）簡介
該提升機適用于糧食、食品、飼料和化工等部門的顆粒料的垂直升運。提升機通過鏈條的傳動帶動料斗提升，
用于垂直輸送顆粒及小塊狀的物料，具有提升量大，提升度高等優點。
2）技術參數
| 提升高度 ：可由客戶確定 | 總功 率 ：500w |
| 提升速度 ：0-17m/分 | 提升量：5.5 立方米/小時 |
| 規 格 ：可按客戶要求制作材質,碳鋼噴塑或不銹鋼，與物料接觸部分為食品級塑料 | |
3）振動送料機：以振動方式將物料從料庫中輸送至物料輸送機。
裝配無級調節器調整輸送量。
最大輸送能力：2㎡/小時；料庫用于存貯待包裝的物料，容積：0.5m3。

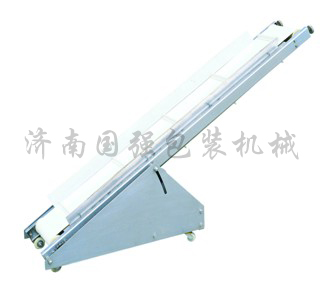

4、成品輸送機
| 功能：將自動包裝好的成品袋輸送至包裝后檢測設備或打包平臺 | 外型尺寸 ：2110×340×500mm |
| 電壓： 220V/45W | 輸送速度 ：30米/分 |

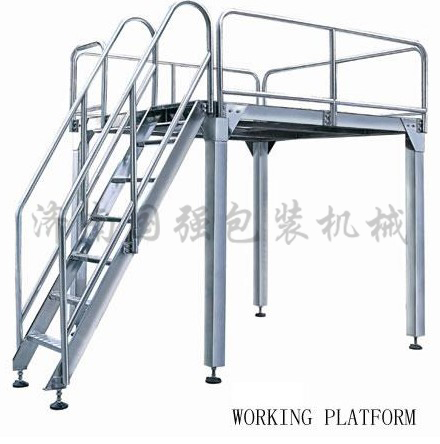

4、支撐平臺：用來支撐電子秤。
GQ-520T機隨機配件及隨機工具
隨機配件 名稱 | 規格 | 數量 |
| 橫封發熱片 | 500W/55V AC | 2片/2pcs |
| 縱封發熱管 | 2條/2pcs | |
| 運膜同步帶 | T10-560-18 | 1條/2pcs |
| 高溫膠帶 | / | 1條/1pcs |
| 打印字粒 | 與打碼機配套 | 1盒/2box |
| 打碼機發熱管 | 與打碼機配套 | 1條/1pcs |
| 打印色帶 | 與打碼機配套 | 1卷/1pcs |
| T型切刀 | / | 1把/1pcs |
隨機工具 名稱 | 規格 | 數量 |
內六角扳手 | 4-14mm | 1套 |
開口呆扳手 | 12-14 | 1套 |
銅刷 | / | 1把 |
活動扳手 | / | 1把 |
一字螺絲刀 | / | 1把 |
