398容積式自動包裝線
設備配置
◎ GQK-398主機 ◎ 量杯計量裝置
◎ 物料提升機 ◎ 成品輸送機
主要性能和結構特點
◎ 自動完成送料、計量、充填制袋、打印日期、充氣 ( 排
氣 )、成品輸出的全部過程。整套配置經濟實惠。
◎ 可根據物料要求改裝成開合門式計量裝置。包裝范圍膨化、蝦條、大米、瓜子、種子、花生等散狀顆粒、塊狀、短條狀、球狀物料。
1、GQ-398立式全自動包裝機
1）性能特點
*進口PLC全電腦控制系統，人機界面，觸摸屏操作簡便、直觀；
*伺服運膜系統，定位準確，整機性能卓越，包裝美觀；
*完善的自動報警保護功能，將損耗減到最低；
*本機與計量裝置配套即可自動完成計量、送料、充填制袋、日期打印的全部包裝過程；
*制袋形式：本包裝機可以根據客戶的需要制成枕形袋、立式折角袋，打掛孔袋。
2） 技術參數
項 目 | 內 容 |
包裝速度 | 5-80 bag/min |
制袋尺寸 | (L)50-300mm (W)60-200mm |
制袋形式 | 枕式袋、立式折角袋、打孔裝置 |
計量范圍 | 150-1500ml |
薄膜厚度 | 0.04-0.08mm |
耗氣量 | 200L/min 0.7×105Pa |
總功率/電壓 | 2.2KW/220V 50-60Hz |
外型尺寸 | 1400×970×1600mm |
總機重量 | 300kg |
3）電器配置
| 名稱 | 品牌/產地 |
| 觸摸屏 | 威綸 臺灣 |
| 可編程序控制器 | 三菱 日本 |
| 伺服電機及驅動器 | 西門子 德國 |
| 變頻器 | 匯川 深圳 |
| 縱封氣缸 | SMC 日本 |
| 橫封氣缸 | SMC 日本 |
| 切刀氣缸 | SMC 日本 |
| 電磁閥 | 金氣 臺灣 |
| 走紙光電眼 | 百德利 臺灣 |
| 固態繼電器 | 陽明 臺灣 |
| 中間繼電器 | OMRON 日本 |
| 溫控表 | 亞泰 上海 |
| 落料對射電眼 | PS-DSION 韓國 |
| 打碼機 | 天一 廈門 |
| 開關電源 | 銘緯 臺灣 |

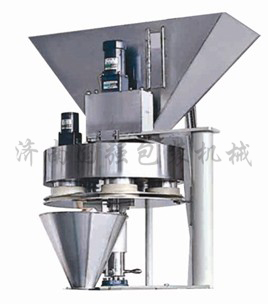

容積式計量器
