398全自動粉劑包裝線
一、398整套機組
包含四件：①GQ-398全自動立式包裝機 ②螺旋計量機
備選：③螺旋上料機 ④成品輸送機
適用范圍
適合于要求計量精度高粉狀物體的包裝，如：奶粉、蛋白粉、營養粉等。
二、整套機組技術參數：
1、包裝速度：約20-60包/分鐘，具體視包裝膜質量及物料而定。
2、包裝尺寸：制袋寬度60-200mm，長度50-300mm。 更換不同的膜寬需要更換成型器,長度有限可調.
3、制袋形式：包裝材料用卷膜，機器自動制袋為上封、下封加背面封口，易撕口或平口，有打印日期裝置。
4、整套功率：約3.8千瓦
5、所配空壓機為：不小于1立方(需方自購),如充氮氣需方自購氮氣機,包裝機出產時已配好氣源.
6、整體配套高度：約2.5米。
三、各機臺介紹：

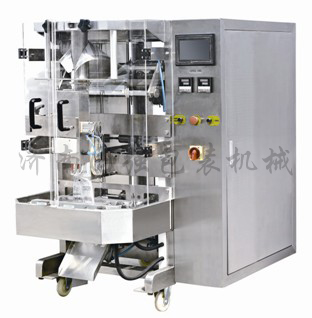

1、GQ-398立式全自動包裝機
1）性能特點
*進口PLC全電腦控制系統，人機界面，觸摸屏操作簡便、直觀；
*伺服運膜系統，定位準確，整機性能卓越，包裝美觀；
*完善的自動報警保護功能，將損耗減到最低；
*本機與計量裝置配套即可自動完成計量、送料、充填制袋、日期打印的全部包裝過程；
*制袋形式：本包裝機可以根據客戶的需要制成枕形袋、立式折角袋，打掛孔袋。
2） 技術參數
項 目 | 內 容 |
包裝速度 | 5-80 bag/min |
制袋尺寸 | (L)50-300mm (W)60-200mm |
制袋形式 | 枕式袋、立式折角袋、打孔裝置 |
計量范圍 | 150-1500ml |
薄膜厚度 | 0.04-0.08mm |
耗氣量 | 200L/min 0.7×105Pa |
總功率/電壓 | 2.2KW/220V 50-60Hz |
外型尺寸 | 1400×970×1600mm |
總機重量 | 300kg |
3）電器配置
| 名稱 | 品牌/產地 |
| 觸摸屏 | 威綸 臺灣 |
| 可編程序控制器 | 三菱 日本 |
| 伺服電機及驅動器 | 西門子 德國 |
| 變頻器 | 匯川 深圳 |
| 縱封氣缸 | SMC 日本 |
| 橫封氣缸 | SMC 日本 |
| 切刀氣缸 | SMC 日本 |
| 電磁閥 | 金氣 臺灣 |
| 走紙光電眼 | 百德利 臺灣 |
| 固態繼電器 | 陽明 臺灣 |
| 中間繼電器 | OMRON 日本 |
| 溫控表 | 亞泰 上海 |
| 落料對射電眼 | PS-DSION 韓國 |
| 打碼機 | 天一 廈門 |
| 開關電源 | 銘緯 臺灣 |

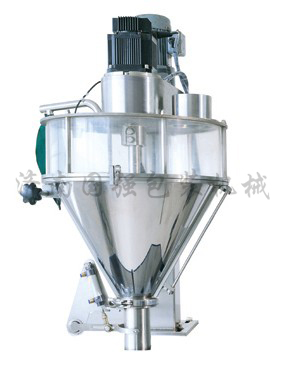

2、螺旋計量機
1、螺旋計量機主要性能和特點
1)、結構簡單、運行可靠、維護簡單方便；
2)、螺旋機采用旋轉螺桿送料、伺服編碼、微電腦控制技術是該機最大的技術特點。集編碼、控制于一體，具有動作靈敏、噪音小、穩定、可靠，計量速度快、精度高等特點，另外還采用了復合開啟式料箱，方便清潔。
2、螺旋計量機技術參數
| 計量方式 | 螺旋旋轉充填式 |
| 包裝重量 | 10-2000g （變換螺旋附件） |
| 稱重范圍 | 1-2000g （分辨率１） |
| 包裝精度 | 包裝重量≤ 100g 偏差≤ 0.5-1g 包裝重量 100-1000g 偏差≤ 0.5%-1% |
| 包裝速度 | 10-50 包 / 分 |
| 電源、功率 | 三相380V/ 單相 220V /1.5kw 50-60HZ |
| 整機重量 | 80Kg |
| 料箱容積 | 50L |

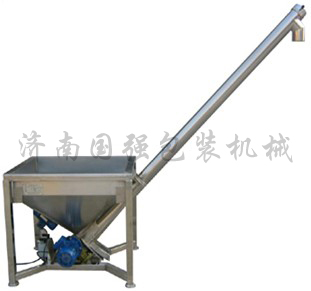

3、螺旋送料機
1、產品簡介：該機采用螺桿式送料，并且料斗可振動。適用于輸送各種粉狀和小顆粒物料。
2、技術參數：重量100Kg
| 提升高度（標準） | 2.35m | 提升量 | 3 立方米/ 小時 |
| 規格 | 按客戶要求制作 | 材質 | 碳鋼、不銹鋼。 |
4、成品輸送機
簡介
該機可將自動包裝好的成品袋輸送至包裝后檢測設備或打包平臺
技術參數
輸送速度：30米/分
外型尺寸：2110×340×500mm
電 壓：220V/45W 重量：30Kg
