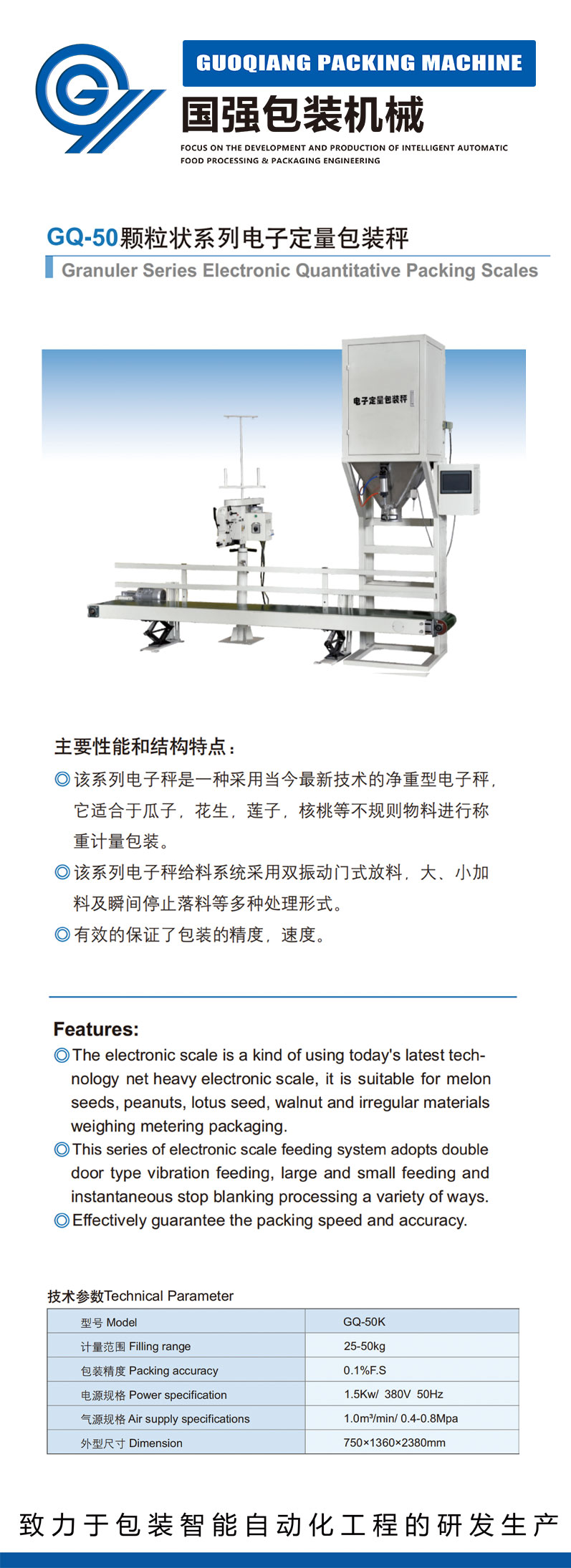

GQ-25K/50K顆粒包裝秤
◆GQ-25K/50K包裝秤(氣動+振動型)
GQ-25K50k包裝秤是機電一體化產品,采用彼此獨立的雙計量控制系統,融合多項最新技術,性能指標居國內同類產品領先水平,適用于糖業、鹽業、食品、飼料、化工等行業生產線上顆粒狀物料的自動定量包裝。
一、結構及工作原理
整機分機械和電控兩部分。電控部分由壓力傳感器和電控箱等組成;機械部分由多級加料機構、檢力計量料斗和夾袋機構、機架等組成。
電子秤工作時,在控制器的控制下,放料門首先關閉,自動去皮清零后開啟加料機構進行加料,物料不斷地進入計量斗內,壓力傳感器將物料重量轉換成相應的電信號,送至控制器??刂破髟谄涿姘宕翱陲@示出物料的重量值,并根據設置的參數依次輸出控制信號,使加料機構以快、中、慢三種流速連續向計量斗加料,由于原先用三級組合氣缸形式,對整機晃動嚴重,現改為單組分離外加振動喂料的下料形式,無晃動完成準確的定量加料。完全不會擠壓、破壞到物料的外觀。加料過程結束后加料機構全部關閉,先到量的計量斗打開下部的放料門,物料依靠自重經夾袋筒灌包。放料結束后,放料門關閉,夾袋機構張開落包。夾袋撥動開關控制夾袋機構的張開與夾緊,用以人工套袋操作;且只有當夾袋機構處于夾緊狀態時,控制器才會發出灌包控制信號進行放料。
二、特點
1、采用獨立的計量系統,無互擾,包裝速度快;
2、計量控制系統采用高精度力傳感器、轉換速率達500次/秒的顯示控制器和特別設計的多級加料機構,結合科學的控制算法,計量精度高、穩定性好;
3、操作簡單,操作人員只需套袋并觸動夾袋開關即可,而加料、灌包、卸袋等動作全部由量秤自動完成;
4、設有手動控制開關,可人工控制加料、放料機構,便于清理余料。
5、與物料接觸部分全部采用不銹鋼。
6、技術特點
(1)包裝凈重:10-50kg/包
(2)包裝精度: 0.1%F.S(±10g)
(3)包裝速度:250-400包/小時
(4)工作方式:人工套袋,觸動行程開關后自動夾袋,已秤重的物料自動灌包,自動松袋。
(5)秤體可直接落地安裝,也可安裝在鋼結構平臺 上
(6)具有手自動兩種操作方式,正常工作方式為自動,手動用于設備調試、校驗、維修。
(7)可在定量范圍內,通過儀表鍵盤設置定量值。可在額定包裝重量的10~200%范圍內任意設定包裝重量值。
(8)包裝重量包裝次數能自動顯示,可隨時顯示當前包裝重量及包裝計數值。
(9)具有故障或誤操作診斷、故障代碼提示、計量超差報警
(10)自動回零,每次循環都對零位進行檢測,自動糾正。
(11)具有485等通訊接口,可與計算機進行通訊。
7、技術性能
型號 | GQ-25K/50 |
額定包重量 | 10-50 |
一次裝包重量 | 10-50 |
分度值 | 10 |
裝包誤差 | 0.1%F.S |
裝包能力(包/小時) | 250-350, |
工作環境、供電 | 溫度:-10~40℃ 相對濕度:10% -90%, 電源:單相220V±15%、50HZ |
耗電量 | 220V 120W |
耗氣量 | 0.4~0.6Mpa壓縮空氣,1m3 /小時 |
三、升降輸送機
1. 皮帶輸送縫包機組成:包括輸送機框架(含皮帶式輸送機、調速電機)、縫包機立柱(含縫包機、縫包電機、操作控制箱)
2. 輸送機長度2.2米,寬度0.40米。
3. 輸送機速度可調與縫包速度匹配。輸送機高度可升降、縫包機可升降與袋子高度匹配。
4. 現場操作控制箱配有控制按鈕,行程保護及空氣開關(控制電器采用施耐德)。
5. 縫包機采用GK35-2,采用單針雙線在包裝袋裝滿物料倒包時不會掉料。
四、配置
名稱 | 品牌/型號 | 產地 | 備注 |
秤---氣動部分 | |||
加料氣缸 | 亞德客 | 臺灣 | 超薄型 |
放料氣缸 | 亞德客 | 臺灣 | |
夾袋氣缸 | 亞德客 | 臺灣 | |
三聯件 | 亞德客 | 臺灣 | 除水、送油 |
電磁閥 | 金器 | 臺灣 | |
秤---電子部分 | |||
智能儀表 | XK3113 | ||
稱重傳感器 | H6E-50Kg | 中航 | 合金鋼 |
開關電源 | 施耐德 | 法國 | |
按鈕 | 施耐德 | 法國 | |
旋紐 | 施耐德 | 法國 | |
行程開關 | SANS | 臺灣 | |
接觸器 | 施耐德 | 法國 | |
繼電器 | 施耐德 | 法國 | |
接線排 | 天得 | 臺灣 | |
喂料器 | 佐足 | 日本 | |
輸送機 | |||
縫紉機 | GK35—2C | 河北 | |
按鈕 | 施耐德 | 法國 | |
旋紐 | 施耐德 | 法國 | |
接觸器 | 施耐德 | 法國 | |
接線排 | 天得 | 臺灣 | |
調速減速電機 | 卓夫朗/RV063-0.37 | 上海 | |
無縫皮帶 | 4400*320*2 | 廈門 | |
輸送機 | 帶面、機頭都可升降 |
