GQ-25F/50F粉狀包裝機
包裝稱特點
1、采用變頻控制,螺旋送料機,適應物料的流動速度,包裝速度快、包裝精度高。
2、采用無計量桶結構,整機高度低,占用空間小,配合臺面可升降的輸送縫包機,一機多用。
3、特別設計有拍袋裝置,夾袋密封機構,更適合粉體物料的包裝。
4、自適應軟件,具有控制參數自動設定、落差自動修正、超差報警、故障自診斷等功能。
一、技術性能
型號 | GQ-25F/50F |
額定包重量 | 50 |
一次裝包重量 | 50 |
分度值 | 20 |
裝包誤差 | 0.2%F.S |
裝包能力(包/小時) | 120 |
工作環境、供電 | 溫度:-10~40℃ 相對濕度:10% -90%, 電源:單相220V±15%、50HZ |
耗電量 | 3KW |
耗氣量 | 0.4~0.6Mpa壓縮空氣,2m3 /小時 |
升降輸送機
1.皮帶輸送縫包機組成:包括輸送機框架(含皮帶式輸送機、調速電機)、縫包機立柱(含縫包機、縫包電機、操作控制箱)
2.輸送機長度2.2米,寬度0.40米。
3.輸送機速度可調與縫包速度匹配。輸送機高度可升降、縫包機可升降與袋子高度匹配。
4.現場操作控制箱配有控制按鈕,行程保護及空氣開關(控制電器采用施耐德)。
5.縫包機采用GK35-2,采用單針雙線在包裝袋裝滿物料倒包時不會掉料。
配置
名稱 | 品牌/型號 | 產地 | 備注 |
秤---氣動部分 | |||
加料氣缸 | 亞德客 | 臺灣 | 超薄型 |
放料氣缸 | 亞德客 | 臺灣 | |
夾袋氣缸 | 亞德客 | 臺灣 | |
三聯件 | 亞德客 | 臺灣 | 除水、送油 |
電磁閥 | 金器 | 臺灣 | |
秤---電子部分 | |||
智能儀表 | XK3113 | ||
稱重傳感器 | H6E-50Kg | 中航 | 合金鋼 |
開關電源 | 施耐德 | 法國 | |
按鈕 | 施耐德 | 法國 | |
旋紐 | 施耐德 | 法國 | |
行程開關 | SANS | 臺灣 | |
接觸器 | 施耐德 | 法國 | |
繼電器 | 施耐德 | 法國 | |
接線排 | 天得 | 臺灣 | |
喂料器 | 佐足 | 日本 | |
輸送機 | |||
縫紉機 | GK35—2C | 河北 | |
按鈕 | 施耐德 | 法國 | |
旋紐 | 施耐德 | 法國 | |
接觸器 | 施耐德 | 法國 | |
接線排 | 天得 | 臺灣 | |
調速減速電機 | 卓夫朗/RV063-0.37 | 上海 | |
無縫皮帶 | 4400*320*2 | 廈門 | |
輸送機 | 帶面、機頭都可升降 |

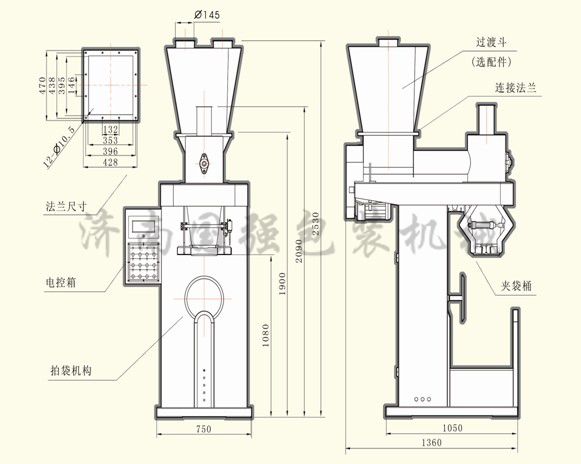

設計圖紙:
